装配式《标准》对于《规程》补充了什么?

2019-11-22

《装配式混凝土建筑技术标准》GB/T 51231-2016是对《装配式混凝土结构技术规程》JGJ1-2014的技术内容和条文进行补充完善,其中就有以下几个方面:

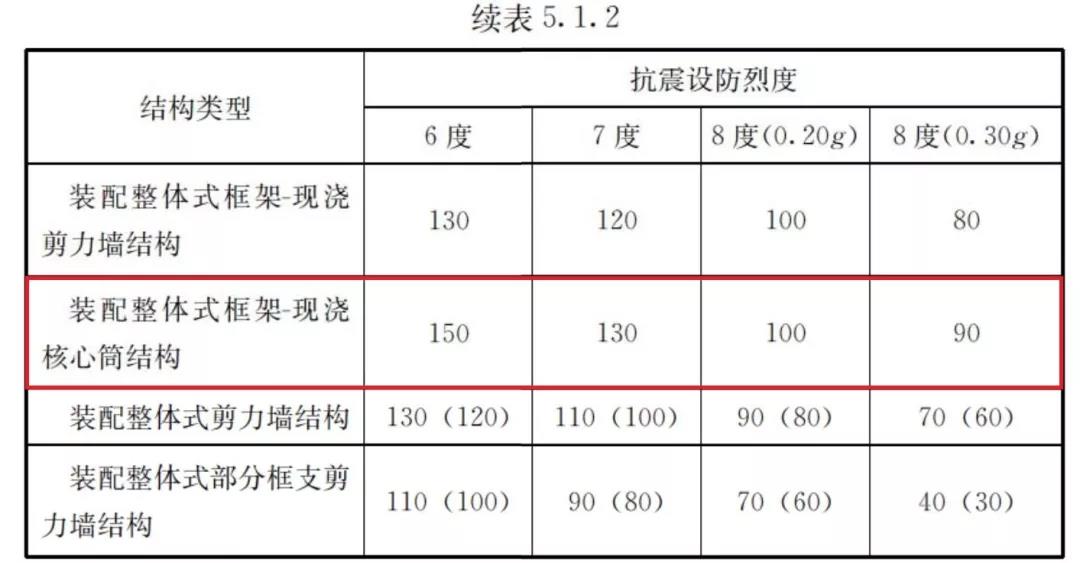

1、新增加“装配整体式框架-现浇核心筒结构”的最大适用高度要求。


 装配整体式框架-现浇核心筒结构中,混凝土核心筒采用现浇结构,框架的性能与现浇框架等同,整体结构的适用高度与现浇的框架-核心筒结构相同。

2、调整浆锚搭接连接时房屋最大适用高度


5.1.2 装配整体式剪力墙结构和装配整体式部分框支剪力墙结构,当剪力墙边缘构件竖向钢筋采用浆锚搭接连接时,房屋最大适用高度应比5.1.2表中数值降低10m。


考虑到浆锚搭接连接技术在工程实践中的应用经验相对有限,因此本标准对剪力墙边缘构件竖向钢筋应用浆锚搭接连接技术采取偏于安全的方式,最大适用高度在现有装配整体式剪力墙结构的基础上降低10m。

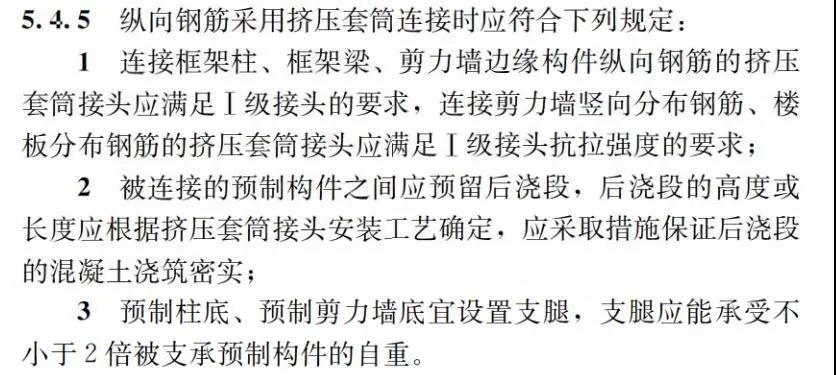

3、增加挤压套筒连接的规定


钢筋挤压套筒连接是一种常见的机械连接形式,不仅适用于普通现浇混凝土结构,同样适用于装配式混凝土结构中,具有连接可靠、施工方便、节省人工、施工质量现场可检查等优点。


(1)挤压套筒应用前应将套筒与钢筋装配成接头进行型式检验,确定满足接头抗拉强度和变形性能的要求后方可用于工程实践。

(2)施工现场采用机具对套筒进行挤压实现钢筋连接时,需要有足够大的操作空间,因此,预制构件之间应预留足够的后浇段。


 在“结构系统设计”中增加钢筋挤压套筒连接形式,补充其钢筋连接形式所涉及到的一般规定和结构材料要求,以及其在装配式混凝土框架结构、装配式混凝土剪力墙结构中的结构构造规定,丰富了现有装配式混凝土结构工程的钢筋连接形式。


4、增加次梁与主梁宜采用铰接连接的规定

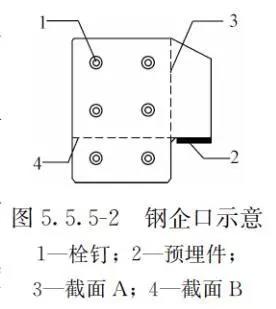

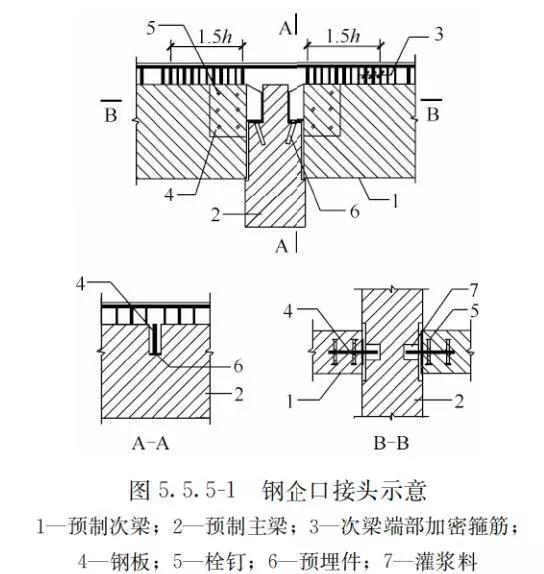

  5.5.5 次梁与主梁宜采用铰接连接,也可采用刚接连接。当采用刚接连接并采用后浇段连接的形式时,应符合现行行业标准《装配式混凝土结构技术规程》JGJ 1的有关规定。当采用铰接连接时,可采用企口连接或钢企口连接形式;采用企口连接时,应符合国家现行标准的有关规定;当次梁不直接承受动力荷载且跨度不大于9m时,可采用钢企口连接。

考虑到混凝土次梁与主梁连接节点的实际构造特点,在实际工程中很难完全实现理想的铰接连接节点,在次梁铰接端的端部实际受到部分约束,存在一定的负弯矩作用。为避免次梁端部产生负弯矩裂缝,需在次梁端部配置足够的上部纵向钢筋。

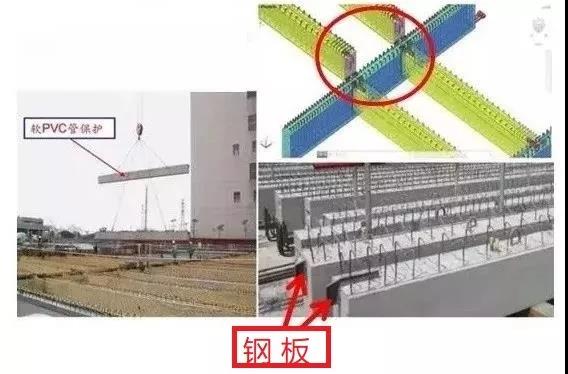

装配式混凝土结构中,主次梁连接是构件加工和现场施工的难点问题,同时也是控制装配式结构成本和工期的关键节点。在已有主次梁连接技术的基础上,推荐主次梁连接宜采用铰接。同时补充了工程中已经推广使用的钢企口铰接连接节点构造。



5、增加采用大直径大间距钢筋的做法



对“装配整体式框架结构”中的框架梁柱纵筋间距和箍筋肢距做适当调整和规定,主要是适应实际工程中预制装配式结构对大间距配筋的需求。

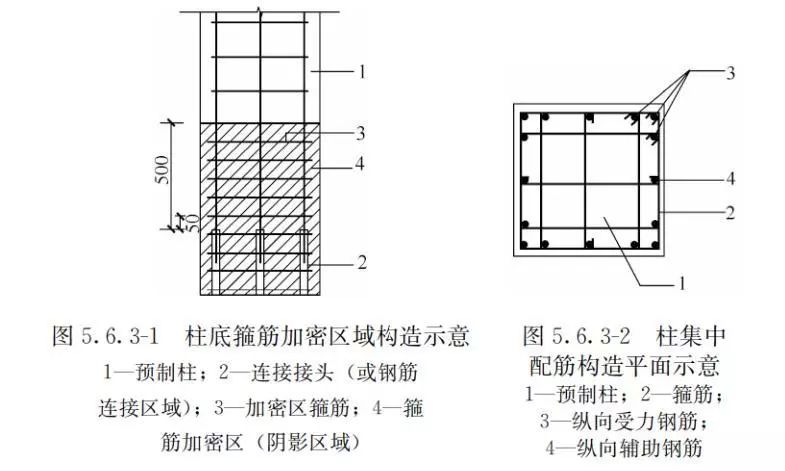

现行国家标准《建筑抗震设计规范》GB 50011和《混凝土结构设计规范》GB 50010中规定:框架柱的纵向受力钢筋间距不宜大于200mm。但在日本、美国等规范中,并无类似规定。中国建筑科学研究院进行了采用较大间距纵筋的框架柱抗震性能试验,以及装配式框架梁柱节点的试验。试验结果表明,当柱纵向钢筋面积相同时,纵向钢筋间距480mm和160mm的柱,其承载力和延性基本一致,均可采用现行规范中的方法进行设计。此,为了提高装配式框架梁柱节点的安装效率和施工质量,当梁的纵筋和柱的纵筋在节点区位置有冲突时,柱可采用较大的纵筋间距,并将钢筋集中在角部布置。当纵筋间距较大导致箍筋肢距不满足现行规范要求时,可在受力纵筋之间设置辅助纵筋,并设置箍筋箍住辅助纵筋,可采用拉筋、菱形箍筋等形式。为了保证对混凝土的约束作用,纵向辅助钢筋直径不宜过小。辅助纵筋可不伸入节点。为了保证柱的延性,建议采用复合箍筋。

  • 总结
由此可见,我们国家在推动装配式建筑发展方面,不仅坚持国际视野与全面创新完善标准内容和技术措施相结合,更注重长远并提质增效来提高装配式建筑的标准水平,全面完善并创建新型装配式建筑标准规范体系。
