密封胶-硅酮胶-MS胶-改性硅烷密封胶-聚氨酯密封胶-改性硅烷聚醚胶-改性硅酮密封胶-预制装配式建筑密封胶

改性硅烷胶(MS)也称改性硅烷聚醚、硅烷改性聚醚、端硅烷基聚醚。由于不含溶剂，具有良好的施工性、粘结性、耐久性及耐候性，尤其是具有绿色环保性、耐污性和可涂饰性，在装配式建筑领域有着广泛的应用。

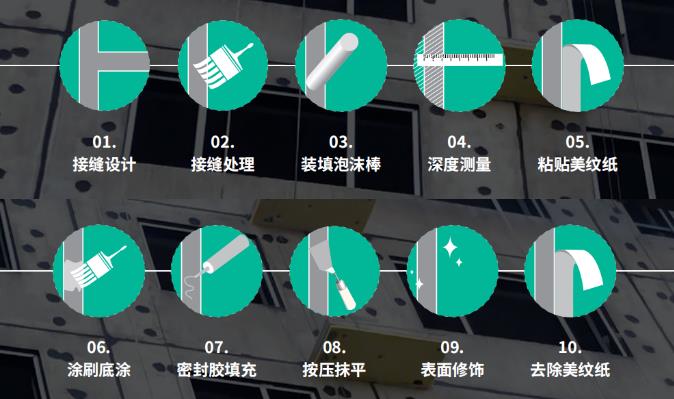

那么MS密封胶的施工流程，你真的清楚吗？

1、接缝设计

接缝设计根据其位移量的大小接缝分为位移接缝和非位移接缝：

对于位移接缝，合适的缝宽能够保证密封胶的位移量，且保证密封胶充分填充，应避免接缝的三面粘接，保证密封胶的位移能力；

对于非位移接缝，该类型的接缝由于无位移要求，可进行三面粘接施工。

2、接缝处理

施工表面保证清洁、干燥。接缝表面要求无缺损、无突起及残留的混凝土，可先用钢丝刷或角磨机进行初处理，再用压缩空气(电吹风)或者软毛刷清理接缝处的杂质及浮灰等。确保接缝基材表面干燥、干净、无缺损或凸起、无残留的混凝土。

3、装填泡沫棒

泡沫棒填充为保证密封胶的位移能力，防止接缝处出现三面粘接，需采用泡沫条对接缝填塞。推荐采用开孔性的聚氨酯泡沫棒、闭孔性的聚乙烯等材料作为填充材料。

泡沫棒的宽度要宽于裂缝25%左右。

4、深度测量

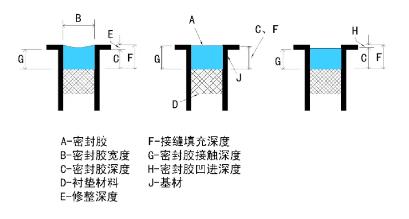

宽度B一般控制在10mm—— 35mm范围内，密封胶厚度应取1/2缝宽且不小于6mm考虑，当宽度B≤10mm时，一般取G=B；若宽度B>10mm时，可取G=1/2B，深度范围一般取6mm≤G≤12mm或1/2B≤G≤B，宽度B和深度G需由直尺进行测量。

5、贴美纹纸

粘贴美纹纸为防止在施工过程中，对接缝的周边混凝土表面造成污染，在涂胶前需粘贴美纹纸，其位置应粘附在接缝45度倒角边缘，但亦不可进入接缝太多。美纹纸应在涂胶完成后要及时摘除。

6、涂刷底涂

涂刷底涂为保证接缝的粘接性，需充分在接缝的两侧和泡沫条上用小毛刷涂刷底涂，应均匀的在表面涂刷，保证粘接面浸湿，底涂使用后立即将瓶盖拧紧，剩余的底涂不可倒回原容器中。

7、密封胶填充

密封胶填充待底涂充分干燥后  (约0.5h, 具体时间与环境有关)，将枪嘴切成45°，挤注密封胶时应均匀连续地从胶嘴挤出，缓慢匀速移动，确保对接缝内充满胶体。

当“十”字接口或“T”字接口注胶时，应在接口处注满足量密封胶，再向其他方向牵引注胶。（双组份需用专用搅拌设备搅拌均匀后，用胶枪吸取，然后进行注胶）

8、按压抹平、表面装饰

接缝表面修饰注胶完成后，为保证接缝内注胶的密实性，用刮刀沿注胶的反方向进行初次按压抹平，然后再进行接缝表面修饰，保证其美观性。（刮刀的宽度可以根据接缝的宽度进行定制）

9、撕美纹纸

去除美纹纸美纹纸应在接缝表面处理完成后去除，清理时需注意，不能接触胶缝表面。完成后接缝应保证48小时内无大位移，否则会影响密封效果。
